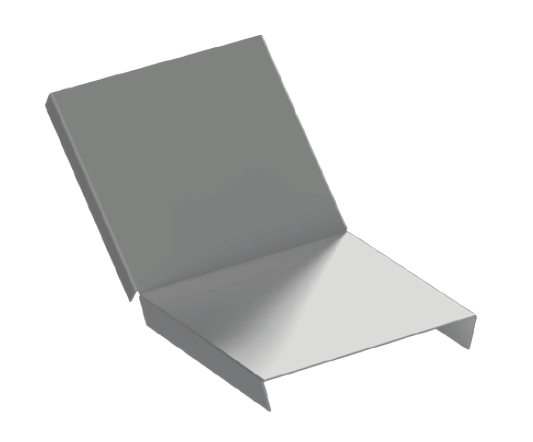

Крышка вертикального поворота вверх на 45° предназначена для защиты от внешних воздействий кабеля и проводов в кабельных лотках. Крышка защелкивается на лоток простым нажатием.
Тип замка для крышки - V-образный.
Исполнение: оцинкованная сталь по методу Сендзимира.
Возможны исполнения: горячее цинкование, полимерное покрытие, нержавеющая сталь (AISI 304 / AISI 316).
Чертеж КЛУВ-135
Ширина лотка = 50 / 75 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600 мм.
Ширина крышки W = 53 / 78 / 103 / 153 / 203 / 253 / 303 / 303 / 403 / 503 / 603 мм.
Высота борта = 15 мм.
Толщина металла = 1 / 1,2 мм.
Артикулы
Ширина
лотка, мм
|
Ширина
крышки W, мм
|
Высота
H1, мм
|
Расстояние
L/L1, мм
|
Стандартное исполнение
|
Толщина,
мм
|
Вес, кг
|
Артикул
|
50
|
53
|
165/90
|
78
|
1,0
|
0,2
|
EI-02.07.31.001
|
75
|
78
|
165/90
|
78
|
1,0
|
0,3
|
EI-02.07.31.002
|
100
|
103
|
165/90
|
78
|
1,0
|
0,4
|
EI-02.07.31.003
|
150
|
153
|
75/38
|
42
|
1,0
|
0,5
|
EI-02.07.31.004
|
200
|
203
|
75/38
|
42
|
1,0
|
0,7
|
EI-02.07.31.005
|
250
|
253
|
165/90
|
78
|
1,0
|
0,8
|
EI-02.07.31.006
|
300
|
303
|
165/90
|
78
|
1,0
|
0,9
|
EI-02.07.31.007
|
400
|
403
|
165/90
|
78
|
1,0
|
1,2
|
EI-02.07.31.008
|
500
|
503
|
165/90
|
78
|
1,2
|
1,8
|
EI-02.07.41.009
|
600
|
603
|
165/90
|
78
|
1,2
|
2,2
|
EI-02.07.41.010
|
