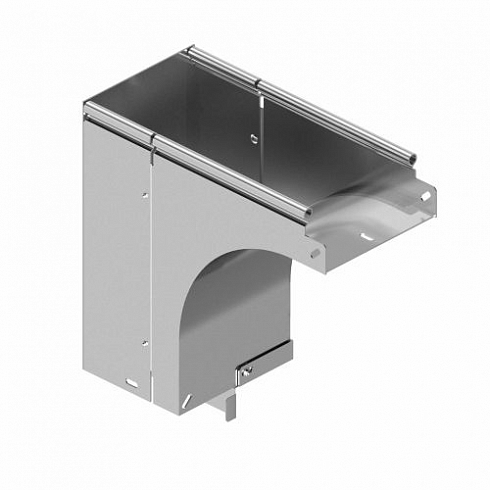

Угол внешний боковой используется для организации поворота кабельной трассы вниз на 90° с переориентацией доступа к кабелям на 90°.
Тип замка для крышки - круглый.
Тип соединения - внахлест («папа-мама»).

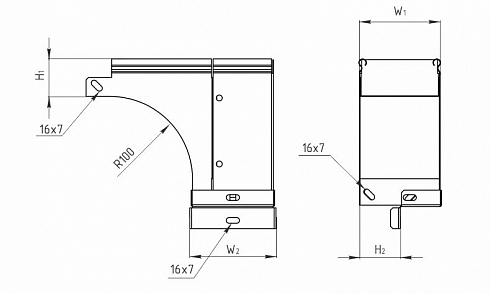

Ширина W1 = W2 = 50 / 100 / 150 / 200 / 300 / 400 / 500 / 600 мм.
Высота борта Н2 = 50 / 65 / 80 / 100 / 150 мм.
Толщина металла = 1 мм
Масса указана для изделий в исполнении Оцинкованная сталь.
Артикулы
Высота борта
H1, мм
|
Высота борта
Н2, мм
|
Ширина
W1, W2, мм
|
Толщина
металла, мм
|
Масса, кг
|
Оцинкованная
сталь
|
Горячее
цинкование
|
|
50
|
50
|
50
|
1
|
0,58
|
STGOML.0505.0505.10
|
STGOML.0505.0505.10.HDZ
|
|
|
50
|
100
|
|
0,96
|
STGOML.1005.1005.10
|
STGOML.1005.1005.10.HDZ
|
|
|
65
|
100
|
|
0,94
|
STGOML.1005.1006.10
|
STGOML.1005.1006.10.HDZ
|
|
|
80
|
100
|
|
0,93
|
STGOML.1005.1008.10
|
STGOML.1005.1008.10.HDZ
|
|
|
100
|
100
|
|
0,90
|
STGOML.1005.1010.10
|
STGOML.1005.1010.10.HDZ
|
|
|
50
|
150
|
|
1,36
|
STGOML.1505.1505.10
|
STGOML.1505.1505.10.HDZ
|
|
|
65
|
150
|
|
1,34
|
STGOML.1505.1506.10
|
STGOML.1505.1506.10.HDZ
|
|
|
80
|
150
|
|
1,32
|
STGOML.1505.1508.10
|
STGOML.1505.1508.10.HDZ
|
|
|
100
|
150
|
|
1,30
|
STGOML.1505.1510.10
|
STGOML.1505.1510.10.HDZ
|
|
|
150
|
150
|
|
1,21
|
STGOML.1505.1515.10
|
STGOML.1505.1515.10.HDZ
|
|
|
50
|
200
|
|
1,80
|
STGOML.2005.2005.10
|
STGOML.2005.2005.10.HDZ
|
|
|
65
|
200
|
|
1,78
|
STGOML.2005.2006.10
|
STGOML.2005.2006.10.HDZ
|
|
|
80
|
200
|
|
1,75
|
STGOML.2005.2008.10
|
STGOML.2005.2008.10.HDZ
|
|
|
100
|
200
|
|
1,72
|
STGOML.2005.2010.10
|
STGOML.2005.2010.10.HDZ
|
|
|
150
|
200
|
|
1,64
|
STGOML.2005.2015.10
|
STGOML.2005.2015.10.HDZ
|
|
50
|
300
|
|
2,81
|
STGOML.3005.3005.10
|
STGOML.3005.3005.10.HDZ
|
|
|
65
|
300
|
|
2,78
|
STGOML.3005.3006.10
|
STGOML.3005.3006.10.HDZ
|
|
|
80
|
300
|
|
2,74
|
STGOML.3005.3008.10
|
STGOML.3005.3008.10.HDZ
|
|
|
100
|
300
|
|
2,69
|
STGOML.3005.3010.10
|
STGOML.3005.3010.10.HDZ
|
|
|
150
|
300
|
|
2,56
|
STGOML.3005.3015.10
|
STGOML.3005.3015.10.HDZ
|
|
|
50
|
400
|
|
3,98
|
STGOML.4005.4005.10
|
STGOML.4005.4005.10.HDZ
|
|
|
65
|
400
|
|
3,93
|
STGOML.4005.4006.10
|
STGOML.4005.4006.10.HDZ
|
|
80
|
400
|
|
3,88
|
STGOML.4005.4008.10
|
STGOML.4005.4008.10.HDZ
|
|
|
100
|
400
|
|
3,82
|
STGOML.4005.4010.10
|
STGOML.4005.4010.10.HDZ
|
|
|
150
|
400
|
|
3,65
|
STGOML.4005.4015.10
|
STGOML.4005.4015.10.HDZ
|
|
|
50
|
500
|
|
5,31
|
STGOML.5005.5005.10
|
STGOML.5005.5005.10.HDZ
|
|
|
65
|
500
|
|
5,25
|
STGOML.5005.5006.10
|
STGOML.5005.5006.10.HDZ
|
|
|
80
|
500
|
|
5,19
|
STGOML.5005.5008.10
|
STGOML.5005.5008.10.HDZ
|
|
|
100
|
500
|
|
5,10
|
STGOML.5005.5010.10
|
STGOML.5005.5010.10.HDZ
|
|
150
|
500
|
|
4,90
|
STGOML.5005.5015.10
|
STGOML.5005.5015.10.HDZ
|
|
|
50
|
600
|
|
6,80
|
STGOML.6005.6005.10
|
STGOML.6005.6005.10.HDZ
|
|
|
65
|
600
|
|
6,72
|
STGOML.6005.6006.10
|
STGOML.6005.6006.10.HDZ
|
|
|
80
|
600
|
|
6,65
|
STGOML.6005.6008.10
|
STGOML.6005.6008.10.HDZ
|
|
|
100
|
600
|
|
6,55
|
STGOML.6005.6010.10
|
STGOML.6005.6010.10.HDZ
|
|
|
150
|
600
|
|
6,31
|
STGOML.6005.6015.10
|
STGOML.6005.6015.10.HDZ
|
Изделие в других типоразмерах изготавливается на заказ.
