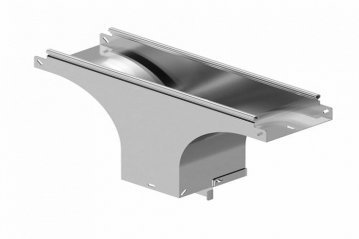

Ответвитель Т-образный вниз боковой

Ответвитель Т-образный вниз боковой используется для организации Т-образного отвода кабельной трассы вниз с переориентацией доступа к кабелям на 90°.

Тип замка для крышки - круглый.
Тип соединения - внахлест («папа-мама»).

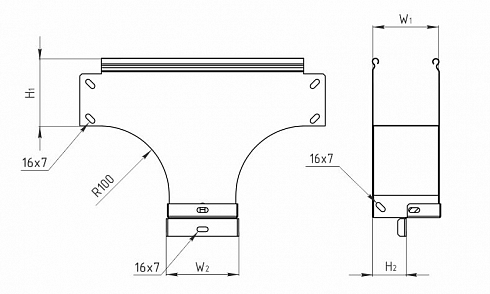

Минимальное основание исходного лотка W1 = 100 мм.
Высота борта отходящего вниз лотка Н2 меньше либо равна ширине основания исходного лотка W1.

Ширина W1 = W2 = 50 / 100 / 150 / 200 / 300 / 400 / 500 / 600 мм.
Высота борта Н1 = Н2 = 50 / 65 / 80 / 100 / 150 мм.
Толщина металла = 0,7 мм

Артикулы

Высота борта H1, Н2, мм	Ширина W1, W2, мм	Толщина металла, мм	Масса, кг	Оцинкованная сталь
50	50	0,7	0,56	STDSM.0505.0505.07
	100		0,83	STDSM.1005.1005.07
	150		1,12	STDSM.1505.1505.07
	200		1,45	STDSM.2005.2005.07
	300		2,18	STDSM.3005.3005.07
	400		3,02	STDSM.4005.4005.07
	500		3,98	STDSM.5005.5005.07
	600		5,05	STDSM.6005.6005.07
65	100		0,89	STDSM.1006.1006.07
	150		1,21	STDSM.1506.1506.07
	200		1,57	STDSM.2006.2006.07
	300		2,35	STDSM.3006.3006.07
	400		3,27	STDSM.4006.4006.07
	500		4,30	STDSM.5006.5006.07
	600		5,46	STDSM.6006.6006.07
80	100		1,11	STDSM.1008.1008.07
	150		1,46	STDSM.1508.1508.07
	200		1,85	STDSM.2008.2008.07
	300		2,69	STDSM.3008.3008.07
	400		3,65	STDSM.4008.4008.07
	500		4,74	STDSM.5008.5008.07
	600		5,95	STDSM.6008.6008.07
100	100		1,41	STDSM.1010.1010.07
	150		1,79	STDSM.1510.1510.07
	200		2,20	STDSM.2010.2010.07
	300		3,10	STDSM.3010.3010.07
	400		4,11	STDSM.4010.4010.07
	500		5,25	STDSM.5010.5010.07
	600		6,52	STDSM.6010.6010.07
150	150		2,30	STDSM.1515.1515.07
	200		2,76	STDSM.2015.2015.07
	300		3,72	STDSM.3015.3015.07
	400		4,81	STDSM.4015.4015.07
	500		6,02	STDSM.5015.5015.07
	600		7,36	STDSM.6015.6015.07

Изделие в других типоразмерах и исполнениях изготавливается на заказ.
