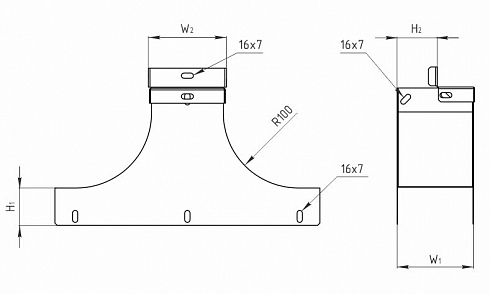

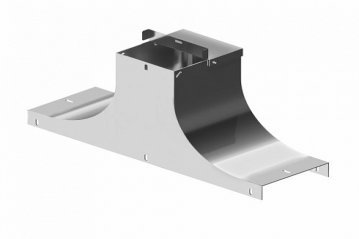

Ответвитель-крышка вверх боковая используется для организации Т-образного отвода кабельной трассы вверх с переориентацией доступа к кабелям на 90°.
Тип замка для крышки - круглый.
Подходит для всех типов бортов исходного лотка от Н1 = 50 мм.
Высота борта лотка, отходящего вверх, Н2 меньше либо рана ширине исходного лотка W1.
Ширина W1 = W2 = 50 / 100 / 150 / 200 / 300 / 400 / 500 / 600 мм.
Высота борта Н2 = 50 / 65 / 80 / 100 / 150 мм.
Толщина металла = 1 мм
Масса указана для изделий в исполнении Оцинкованная сталь.
Артикулы
Ширина
W1, W2, мм
|
Высота борта
H2, мм
|
Толщина
металла, мм
|
Масса, кг
|
Оцинкованная
сталь
|
Горячее
цинкование
|
|
50
|
50
|
1
|
1,00
|
STCSM.0505.0505.10
|
STCSM.0505.0505.10.HDZ
|
|
100
|
50
|
|
1,32
|
STCSM.1005.1005.10
|
STCSM.1005.1005.10.HDZ
|
|
|
65
|
|
1,32
|
STCSM.1005.1006.10
|
STCSM.1005.1006.10.HDZ
|
|
|
80
|
|
1,32
|
STCSM.1005.1008.10
|
STCSM.1005.1008.10.HDZ
|
|
|
100
|
|
1,32
|
STCSM.1005.1010.10
|
STCSM.1005.1010.10.HDZ
|
|
150
|
50
|
|
1,65
|
STCSM.1505.1505.10
|
STCSM.1505.1505.10.HDZ
|
|
|
65
|
|
1,65
|
STCSM.1505.1506.10
|
STCSM.1505.1506.10.HDZ
|
|
|
80
|
|
1,65
|
STCSM.1505.1508.10
|
STCSM.1505.1508.10.HDZ
|
|
100
|
|
1,65
|
STCSM.1505.1510.10
|
STCSM.1505.1510.10.HDZ
|
|
|
150
|
|
1,65
|
STCSM.1505.1515.10
|
STCSM.1505.1515.10.HDZ
|
|
200
|
50
|
|
1,98
|
STCSM.2005.2005.10
|
STCSM.2005.2005.10.HDZ
|
|
|
65
|
|
1,98
|
STCSM.2005.2006.10
|
STCSM.2005.2006.10.HDZ
|
|
|
80
|
|
1,98
|
STCSM.2005.2008.10
|
STCSM.2005.2008.10.HDZ
|
|
|
100
|
|
1,98
|
STCSM.2005.2010.10
|
STCSM.2005.2010.10.HDZ
|
|
|
150
|
|
1,98
|
STCSM.2005.2015.10
|
STCSM.2005.2015.10.HDZ
|
|
300
|
50
|
|
2,63
|
STCSM.3005.3005.10
|
STCSM.3005.3005.10.HDZ
|
|
|
65
|
|
2,63
|
STCSM.3005.3006.10
|
STCSM.3005.3006.10.HDZ
|
|
|
80
|
|
2,63
|
STCSM.3005.3008.10
|
STCSM.3005.3008.10.HDZ
|
|
|
100
|
|
2,63
|
STCSM.3005.3010.10
|
STCSM.3005.3010.10.HDZ
|
|
|
150
|
|
2,63
|
STCSM.3005.3015.10
|
STCSM.3005.3015.10.HDZ
|
|
400
|
50
|
|
3,29
|
STCSM.4005.4005.10
|
STCSM.4005.4005.10.HDZ
|
|
|
65
|
|
3,29
|
STCSM.4005.4006.10
|
STCSM.4005.4006.10.HDZ
|
|
80
|
|
3,29
|
STCSM.4005.4008.10
|
STCSM.4005.4008.10.HDZ
|
|
|
100
|
|
3,29
|
STCSM.4005.4010.10
|
STCSM.4005.4010.10.HDZ
|
|
|
150
|
|
3,29
|
STCSM.4005.4015.10
|
STCSM.4005.4015.10.HDZ
|
|
500
|
50
|
|
3,94
|
STCSM.5005.5005.10
|
STCSM.5005.5005.10.HDZ
|
|
|
65
|
|
3,94
|
STCSM.5005.5006.10
|
STCSM.5005.5006.10.HDZ
|
|
|
80
|
|
3,94
|
STCSM.5005.5008.10
|
STCSM.5005.5008.10.HDZ
|
|
|
100
|
|
3,94
|
STCSM.5005.5010.10
|
STCSM.5005.5010.10.HDZ
|
|
150
|
|
3,94
|
STCSM.5005.5015.10
|
STCSM.5005.5015.10.HDZ
|
|
600
|
50
|
|
4,59
|
STCSM.6005.6005.10
|
STCUM.2005.2015.10.HDZ
|
|
|
65
|
|
4,59
|
STCSM.6005.6006.10
|
STCSM.6005.6006.10.HDZ
|
|
|
80
|
|
4,59
|
STCSM.6005.6008.10
|
STCSM.6005.6008.10.HDZ
|
|
|
100
|
|
4,59
|
STCSM.6005.6010.10
|
STCSM.6005.6010.10.HDZ
|
|
|
150
|
|
4,59
|
STCSM.6005.6015.10
|
STCSM.6005.6015.10.HDZ
|
Изделие в других типоразмерах изготавливается на заказ.
