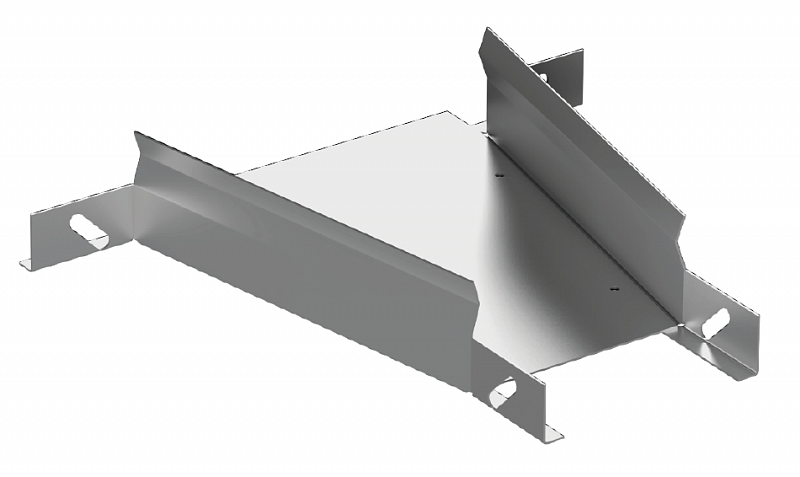

Отвод боковой ОБ

Отвод боковый предназначен для организации ответвления трассы в горизонтальной плоскости. Используется как аксессуар к прямым лоткам серии ЛЛ перфорированным, неперфорированным, облегченным, стандартным, усиленным.

Тип замка для крышки - V-образный.
Тип соединения - встык (с использованием соединителей и креплением стандартными крепежными изделиями КМ6).
Исполнение: оцинкованная сталь по методу Сендзимира.
Возможны исполнения: горячее цинкование, полимерное покрытие, нержавеющая сталь (AISI 304 / AISI 316).

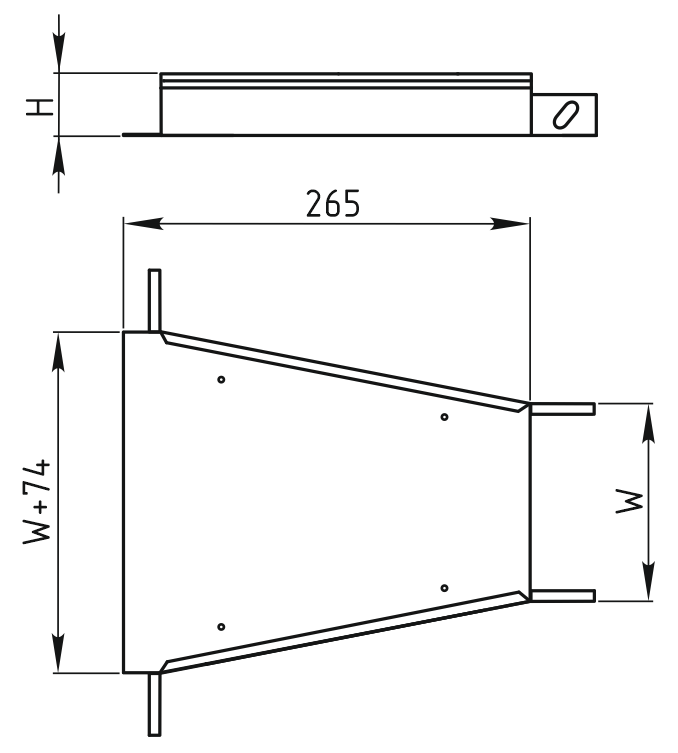

Чертеж ОБ

Артикулы

Высота H, мм	Ширина W, мм	Стандартное исполнение
		Толщина, мм	Вес, кг	Артикул
25	50	1,0	0,3	EI-01.19.31.002
	75	1,0	0,4	EI-01.19.31.004
	100	1,0	0,4	EI-01.19.31.006
	190	1,0	0,5	EI-01.19.31.008
	200	1,0	0,6	EI-01.19.31.010
50	50	1,0	0,4	EI-01.19.31.012
	75	1,0	0,4	EI-01.19.31.014
	100	1,0	0,5	EI-01.19.31.016
	190	1,0	0,6	EI-01.19.31.018
	200	1,0	0,6	EI-01.19.31.020
	250	1,0	0,7	EI-01.19.31.022
	300	1,2	1,0	EI-01.19.41.024
	400	1,2	1,2	EI-01.19.41.026
	500	1,2	1,4	EI-01.19.41.028
	600	1,2	1,6	EI-01.19.41.030
65	100	1,0	0,6	EI-01.19.31.032
	190	1,0	0,6	EI-01.19.31.034
	200	1,0	0,7	EI-01.19.31.036
	250	1,0	0,8	EI-01.19.31.038
	300	1,2	1,1	EI-01.19.41.040
	400	1,2	1,2	EI-01.19.41.042
	500	1,2	1,4	EI-01.19.41.044
	600	1,2	1,6	EI-01.19.41.046
100	100	1,0	0,7	EI-01.19.31.064
	190	1,0	0,8	EI-01.19.31.066
	200	1,0	0,9	EI-01.19.31.068
	250	1,0	1,0	EI-01.19.31.070
	300	1,2	1,2	EI-01.19.41.072
	400	1,2	1,4	EI-01.19.41.074
	500	1,2	1,6	EI-01.19.41.076
	600	1,2	1,8	EI-01.19.41.078
190	190	1,0	1,0	EI-01.19.31.080
	200	1,0	1,1	EI-01.19.31.082
	250	1,0	1,2	EI-01.19.31.084
	300	1,2	1,5	EI-01.19.41.086
	400	1,2	1,7	EI-01.19.41.088
	500	1,2	1,9	EI-01.19.41.090
	600	1,2	2,1	EI-01.19.41.092
200	200	1,0	1,3	EI-01.19.31.094
	250	1,0	1,4	EI-01.19.31.096
	300	1,2	1,8	EI-01.19.41.098
	400	1,2	2,0	EI-01.19.41.100
	500	1,2	2,2	EI-01.19.41.102
