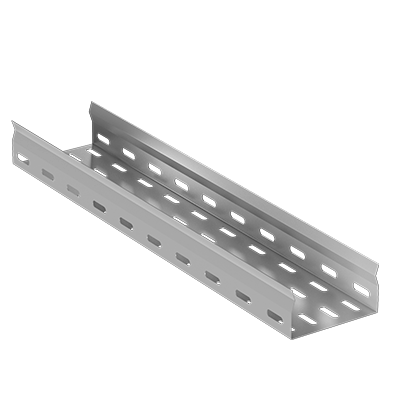

Лоток перфорированный ЛЛП

Лоток листовой прямой перфорированный ЛЛП применяется на прямых участках кабельной трассы.

Тип замка для крышки - V-образный.
Тип соединения - встык.
Исполнение: оцинкованная сталь по методу Сендзимира.
Возможны исполнения: горячее цинкование, полимерное покрытие, нержавеющая сталь (AISI 304 / AISI 316).

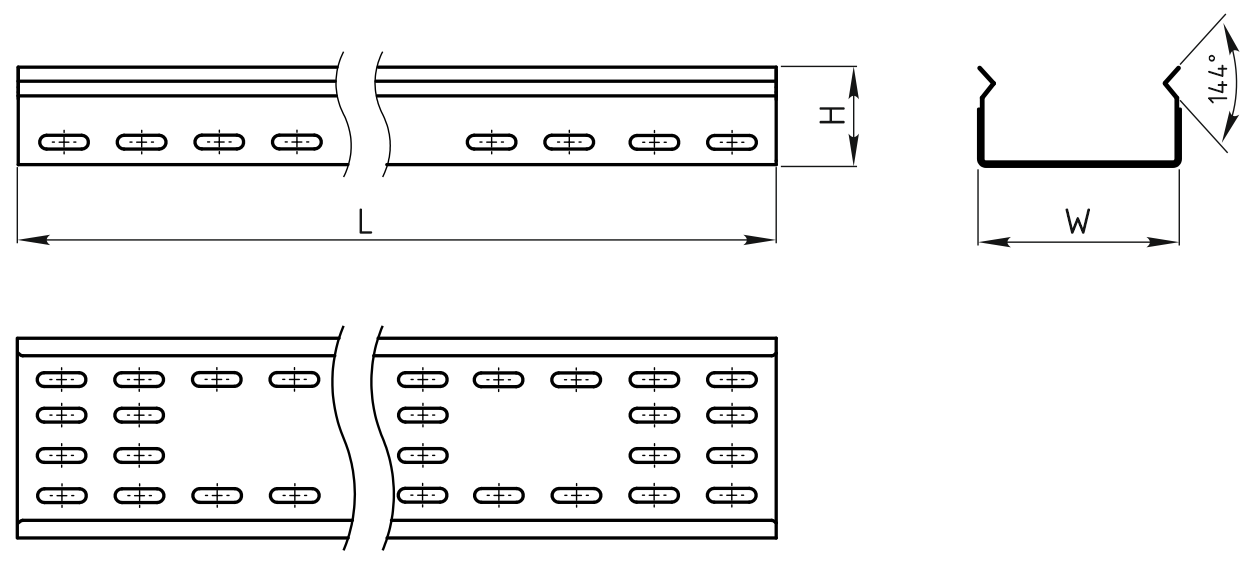

Чертеж ЛЛП

Длина L = 2000 / 2500 / 6000 мм.
Ширина W = 50 / 100 / 150 / 200 / 300 / 400 / 500 / 600 мм.
Высота борта H = 25 / 50 / 65 / 80 / 100 / 150 / 200 мм.
Толщина металла = 0,7 / 1 / 1,2 / 1,5 мм.
Масса изменяется в зависимости от размера, толщины металла и исполнения.

Артикулы

Высота H, мм	Ширина W, мм	Облегченные			Стандартные			Усиленные
Высота H, мм	Ширина W, мм	Толщина, мм	Вес, кг	Артикул	Толщина, мм	Вес, кг	Артикул	Толщина, мм	Вес, кг	Артикул
25	50	0,7	1,0	EI-21.01.21.001	1,0	1,4	EI-01.01.31.001	1,5	2,2	EI-11.01.51.001
	75	0,7	1,3	EI-21.01.21.003	1,0	1,8	EI-01.01.31.003	1,5	2,7	EI-11.01.51.003
	100	0,7	1,5	EI-21.01.21.005	1,0	2,2	EI-01.01.31.005	1,5	3,3	EI-11.01.51.005
	150	0,7	2,1	EI-21.01.21.007	1,0	2,9	EI-01.01.31.007	1,5	4,4	EI-11.01.51.007
	200	0,7	2,5	EI-21.01.21.009	1,0	3,6	EI-01.01.31.009	1,5	5,5	EI-11.01.51.009
50	50	0,7	1,5	EI-21.01.21.011	1,0	2,1	EI-01.01.31.011	1,5	3,2	EI-11.01.51.011
	75	0,7	1,8	EI-21.01.21.013	1,0	2,5	EI-01.01.31.013	1,5	3,8	EI-11.01.51.013
	100	0,7	2,0	EI-21.01.21.015	1,0	2,9	EI-01.01.31.015	1,5	4,3	EI-11.01.51.015
	150	0,7	2,5	EI-21.01.21.017	1,0	3,6	EI-01.01.31.017	1,5	5,5	EI-11.01.51.017
	200	0,7	3,1	EI-21.01.21.019	1,0	4,4	EI-01.01.31.019	1,5	6,6	EI-11.01.51.019
	250	0,7	3,6	EI-21.01.21.021	1,0	5,1	EI-01.01.31.021	1,5	7,7	EI-11.01.51.021
	300	1,0	5,9	EI-21.01.31.023	1,2	7,1	EI-01.01.41.023	1,5	8,8	EI-11.01.51.023
	400	1,0	7,4	EI-21.01.31.025	1,2	8,9	EI-01.01.41.025	1,5	11,1	EI-11.01.51.025
	500	1,0	8,9	EI-21.01.31.027	1,2	10,7	EI-01.01.41.027	1,5	13,3	EI-11.01.51.027
	600	1,0	10,4	EI-21.01.31.029	1,2	12,5	EI-01.01.41.029	1,5	15,6	EI-11.01.51.029
65	100	0,7	2,4	EI-21.01.21.031	1,0	3,4	EI-01.01.31.031	1,5	5,2	EI-11.01.51.031
	150	0,7	3,0	EI-21.01.21.033	1,0	4,1	EI-01.01.31.033	1,5	6,3	EI-11.01.51.033
	200	0,7	3,5	EI-21.01.21.035	1,0	4,9	EI-01.01.31.035	1,5	7,5	EI-11.01.51.035
	250	0,7	4,0	EI-21.01.21.037	1,0	5,6	EI-01.01.31.037	1,5	8,6	EI-11.01.51.037
	300	1,0	6,5	EI-21.01.31.039	1,2	7,6	EI-01.01.41.039	1,5	9,7	EI-11.01.51.039
	400	1,0	8,0	EI-21.01.31.041	1,2	9,4	EI-01.01.41.041	1,5	12,0	EI-11.01.51.041
	500	1,0	9,5	EI-21.01.31.043	1,2	11,2	EI-01.01.41.043	1,5	14,2	EI-11.01.51.043
	600	1,0	10,9	EI-21.01.31.045	1,2	13,0	EI-01.01.41.045	1,5	16,3	EI-11.01.51.045
100	100	0,7	3,1	EI-21.01.21.063	1,0	4,4	EI-01.01.31.063	1,5	6,6	EI-11.01.51.063
	150	0,7	3,6	EI-21.01.21.065	1,0	5,1	EI-01.01.31.065	1,5	7,7	EI-11.01.51.065
	200	0,7	4,1	EI-21.01.21.067	1,0	5,9	EI-01.01.31.067	1,5	8,8	EI-11.01.51.067
	250	0,7	4,6	EI-21.01.21.069	1,0	6,6	EI-01.01.31.069	1,5	10,8	EI-11.01.51.069
	300	1,0	7,4	EI-21.01.31.071	1,2	8,9	EI-01.01.41.071	1,5	12,0	EI-11.01.51.071
	400	1,0	8,9	EI-21.01.31.073	1,2	10,7	EI-01.01.41.073	1,5	14,4	EI-11.01.51.073
	500	1,0	10,4	EI-21.01.31.075	1,2	12,5	EI-01.01.41.075	1,5	16,8	EI-11.01.51.075
	600	1,0	11,9	EI-21.01.31.077	1,2	14,3	EI-01.01.41.077	1,5	19,2	EI-11.01.51.077
150	150	0,7	4,6	EI-21.01.21.079	1,0	6,5	EI-01.01.31.079	1,5	9,8	EI-11.01.51.079
	200	0,7	5,1	EI-21.01.21.081	1,0	7,3	EI-01.01.31.081	1,5	10,9	EI-11.01.51.081
	250	0,7	5,6	EI-21.01.21.083	1,0	8,0	EI-01.01.31.083	1,5	12,0	EI-11.01.51.083
	300	1,0	8,8	EI-21.01.31.085	1,2	10,5	EI-01.01.41.085	1,5	13,2	EI-11.01.51.085
	400	1,0	10,3	EI-21.01.31.087	1,2	12,3	EI-01.01.41.087	1,5	15,4	EI-11.01.51.087
	500	1,0	11,8	EI-21.01.31.089	1,2	14,1	EI-01.01.41.089	1,5	17,7	EI-11.01.51.089
	600	1,0	13,3	EI-21.01.31.091	1,2	15,9	EI-01.01.41.091	1,5	19,9	EI-11.01.51.091
200	200	0,7	6,1	EI-21.01.21.093	1,0	8,7	EI-01.01.31.093	1,5	13,0	EI-11.01.51.093
	250	0,7	6,6	EI-21.01.21.095	1,0	9,4	EI-01.01.31.095	1,5	14,1	EI-11.01.51.095
	300	1,0	10,2	EI-21.01.31.097	1,2	12,2	EI-01.01.41.097	1,5	15,3	EI-11.01.51.097
	400	1,0	11,7	EI-21.01.31.099	1,2	14,0	EI-01.01.41.099	1,5	17,5	EI-11.01.51.099
	500	1,0	13,2	EI-21.01.31.101	1,2	15,8	EI-01.01.41.101	1,5	19,8	EI-11.01.51.101

Документы

Чертеж Комплекта с пласт. решеткой PDF, 342,4 кб Чертеж Комплекта с метал. решеткой PDF, 342,4 кб Чертеж Комплекта без решетки PDF, 342,4 кб
