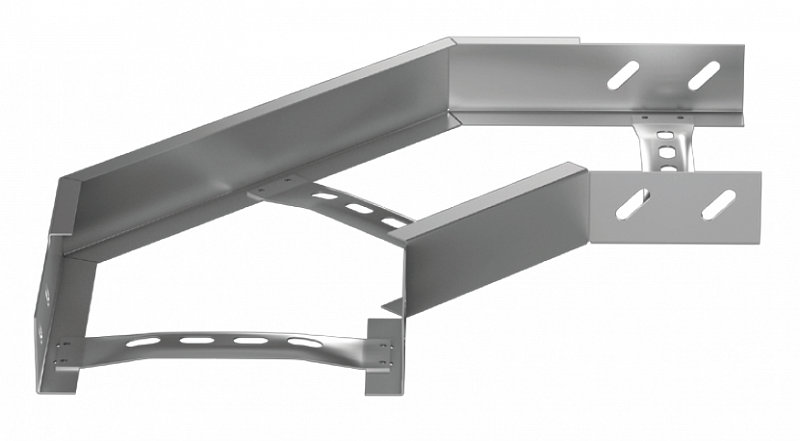

Лоток лестничный горизонтальный поворот на 90° НЛ-У-90 предназначен для поворота трассы в горизонтальной плоскости на 90 градусов.
Тип соединения - внахлест ("папа-мама").
Исполнение: оцинкованная сталь по методу Сендзимира.
Возможны исполнения: горячее цинкование, полимерное покрытие, нержавеющая сталь (AISI 304 / AISI 316).

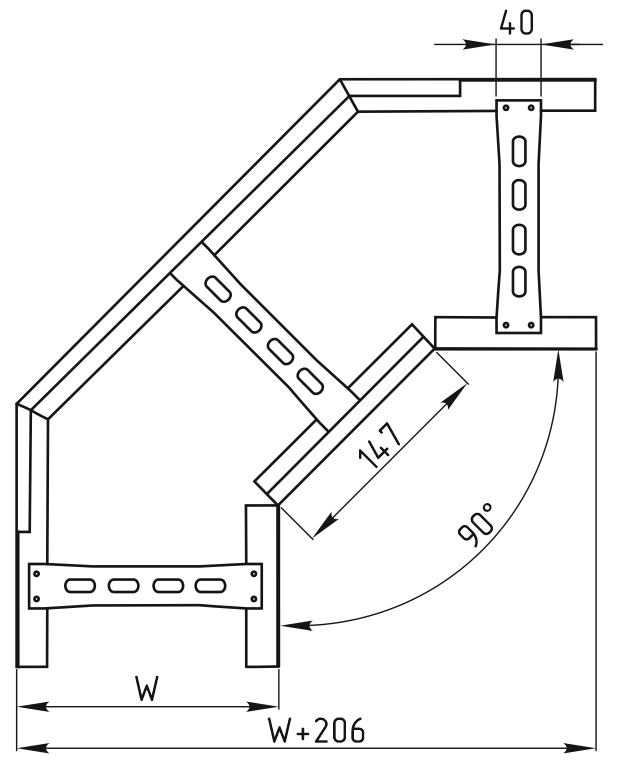

Чертеж НЛ-У-90
Длина L = 2000 мм.
Ширина W = 200 / 300 / 400 / 500 / 600 мм.
Высота борта H = 50 / 70 / 100 мм.
Толщина металла = 1,5 мм.
Масса изменяется в зависимости от размера, толщины металла и исполнения.
Артикулы
Ширина
W, мм
|
Высота
H, мм
|
Стандартное исполнение
|
Вес, кг
|
Артикул
|
200
|
50
|
1,5
|
EI-01.25.50.001
|
|
70
|
1,8
|
EI-01.25.50.002
|
|
100
|
2,2
|
EI-01.25.50.003
|
300
|
50
|
1,8
|
EI-01.25.50.004
|
|
70
|
2,1
|
EI-01.25.50.005
|
|
100
|
2,6
|
EI-01.25.50.006
|
400
|
50
|
2,1
|
EI-01.25.50.007
|
|
70
|
2,5
|
EI-01.25.50.008
|
|
100
|
3,2
|
EI-01.25.50.009
|
500
|
50
|
2,4
|
EI-01.25.50.010
|
|
70
|
2,8
|
EI-01.25.50.011
|
|
100
|
3,4
|
EI-01.25.50.012
|
600
|
50
|
2,7
|
EI-01.25.50.013
|
|
70
|
3,1
|
EI-01.25.51.014
|
|
100
|
3,8
|
EI-01.25.51.015
|
