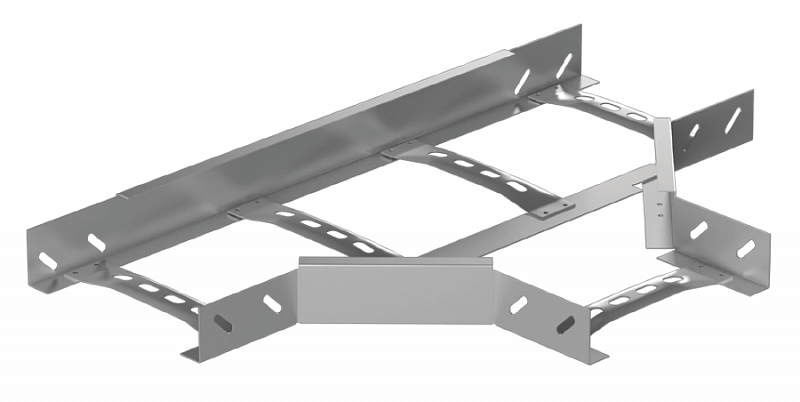

Лоток лестничный тройниковый НЛ-Т предназначен для организации бокового отвода трассы. Крепежные изделия в базовую комплектацию не входят, поставляются отдельно. Возможно изготовление лотков с толщиной металла 1,0 / 1,2 мм.
Тип соединения - внахлест ("папа-мама").
Исполнение: оцинкованная сталь по методу Сендзимира.
Возможны исполнения: горячее цинкование, полимерное покрытие, нержавеющая сталь (AISI 304 / AISI 316).

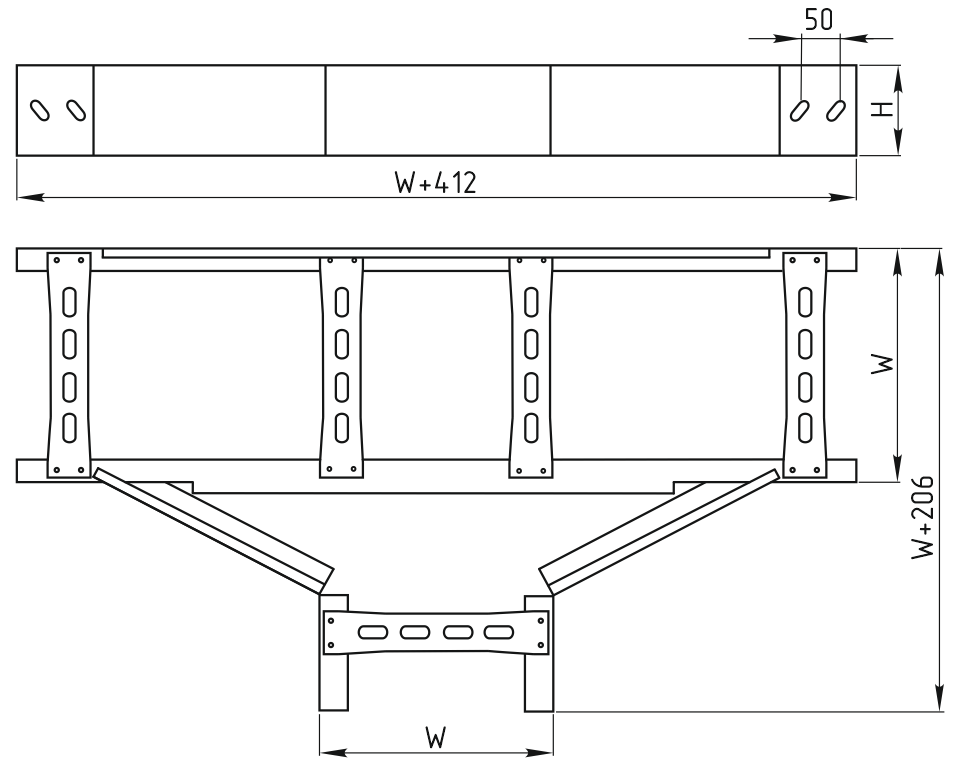

Чертеж НЛ-Т
Длина L = 2000 мм.
Ширина W = 200 / 300 / 400 / 500 / 600 мм.
Высота борта H = 50 / 70 / 100 мм.
Толщина металла = 1,5 мм.
Масса изменяется в зависимости от размера, толщины металла и исполнения.
Артикулы
Ширина
W, мм
|
Высота
H, мм
|
Стандартное исполнение
|
Вес, кг
|
Артикул
|
|
200
|
50
|
1,4
|
EI-01.33.51.001
|
|
|
70
|
1,7
|
EI-01.33.51.002
|
|
|
100
|
2,1
|
EI-01.33.51.003
|
|
300
|
50
|
1,7
|
EI-01.33.51.004
|
|
|
70
|
2,0
|
EI-01.33.51.005
|
|
|
100
|
2,4
|
EI-01.33.51.006
|
|
400
|
50
|
2,3
|
EI-01.33.51.007
|
|
|
70
|
2,6
|
EI-01.33.51.008
|
|
|
100
|
3,1
|
EI-01.33.51.009
|
|
500
|
50
|
2,7
|
EI-01.33.51.010
|
|
|
70
|
2,9
|
EI-01.33.51.011
|
|
|
100
|
3,4
|
EI-01.33.51.012
|
|
600
|
50
|
|
EI-01.33.51.013
|
|
|
70
|
|
EI-01.33.51.014
|
|
|
100
|
|
EI-01.33.51.015
|
